蓄電池智能在線監測系統是針對變電站機房、基站、配電房等場合，后備電源系統蓄電池維護量大，蓄電池巡檢維護工作不到位、電池狀態監測難、電池故障發現難、不能及時有效處理故障等問題，研發生產的專門用于監測管理蓄電池的傳感器模塊，傳感器可采集單體蓄電池的內阻值、電壓、極柱溫度、充放電電流和環境溫度，采用485接口、網口標準的MODBUS規約協議，電池監控云平臺，實現蓄電池狀態的實時監控。
1.裝置功能
針對現有數據機房，大量成組蓄電池在線采集蓄電池的電壓、溫度、內阻、總電壓和充放電電流。
數據接入到客戶現有的動環監控系統或云平臺，實現統一管理。
預測蓄電池的健康狀態（SOH）及剩余容量(SOC)，及時發現落后電池并預警。
均衡充電管理，實現對落后蓄電池的在線維護。
2.系統結構圖
系統構成圖
3.蓄電池參數傳感器模塊

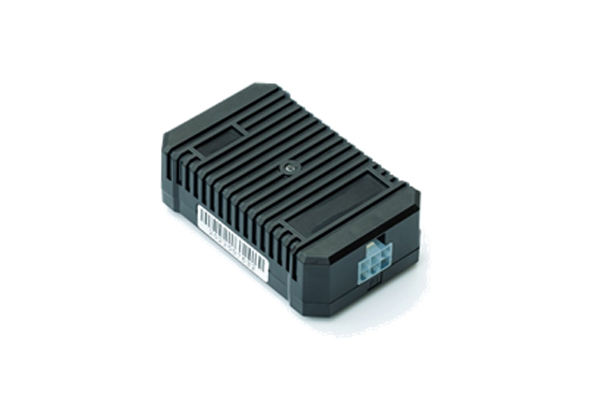

蓄電池參數傳感器模塊與蓄電池極柱直接連接，安裝在蓄電池體表，用于采集2V、12V單體蓄電池的電壓、內阻、溫度測量，傳感器自身帶有兩個RJ11通信口，采用SBUS通信方式級聯通信，接入蓄電池在線監測裝置。
（1）蓄電池參數傳感器模塊優點
體積小（80mm*50mm*26mm）
小電流直流放電技術
內阻測量數據準確度高
測量一致性好
測量精度高
溫度數據從電池極柱取樣，客觀反映蓄電池內部溫度
支持級聯通信，適合電池組測量
抗干擾性強
（2）技術參數
電壓測量范圍及精度：2v型：1.5~3v，≤±0.1%；12v型：4.8~15v，≤±0.1%；
溫度測量范圍及精度：2v型：-25℃~+100℃，±0.5℃；12v型：-25℃~+100℃，±0.5℃；
內阻測量范圍及精度：2v型：1uΩ~250000uΩ，±2%；12v型：1uΩ~250000uΩ，±2%；
產品功耗：2v型：30毫瓦；12v型：50毫瓦；
浮充電壓均衡：方式：被動均衡；均衡能力：≤50mV
產品重量：40g
產品尺寸：80mm（長）*50mm（寬）*26mm（高）
安裝方式：3M膠粘貼
（3）蓄電池參數傳感器連接示意圖
連接示意圖
4.電流測量單元模塊

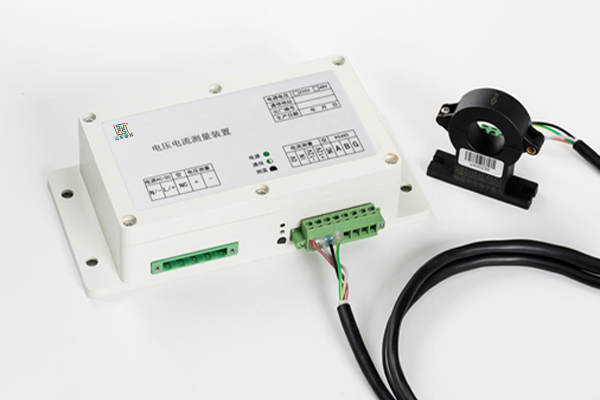

電壓電流測量裝置是針對蓄電池在線監測系統的具體需求而開發的蓄電池組監測專用產品。本裝置適用于48V、110V、220V、380直流系統電壓和電流的測量，同時可測現場環境溫度，本裝置電源和電壓測量回路具有防反接、過壓、過流保護；外殼采用非金屬，進一步降低了現場使用時可能發生的安全隱患；支持RS485總線傳輸，采用modbus通信協議。是實現對蓄電池組電壓、充放電電流、環境溫度監測的必備配件。
電流測量單元模塊
技術指標
供電電壓：85~264VAC，100~370VDC或36~75VDC
電壓電流范圍（可定制）：0~300V/0~600V/0~1000V
電壓測量精度：0.1%
電流測量范圍（可定制）：1個（無源節點，常開）
電流測量精度：1%
溫度測量范圍：-55℃~+125℃
溫度測量精度：±0.5℃
工作溫度：-10℃~80℃
RS485通信速率：4800~115200bps
最多支持RS485節點數：256
工頻耐壓（不同回路間）：2000Vrms/min
快速瞬變：A級
外形尺寸mm：196.7*91*46
固定方式：兩側螺絲緊固
